Edelstahlschornstein 90° T-Anschluss mit langem Stutzen DW 80 - 300 mm

Edelstahlschornstein 90° T-Anschluss mit langem Stutzen DW 80 - 300 mm

Produkt: Doppelwandiger Edelstahlschornstein, 90° Feuerungsanschluss mit langem Stutzen
Durchmesser: DW 80–300 mm
Dämmung: 30 mm Mineralwolle
Material: Innenrohr V4A, Außenmantel V2A Edelstahl
Temperatur: Dauerbetrieb bis 600 °C, rußbrandbeständig bis 1000 °C
Zertifizierung: DOP EG-Leistungserklärung nach BauPVO
Ideal für: Heizungen, Kamine, Öfen, Pelletanlagen
Vorteile: langlebig, korrosionsbeständig, effiziente Rauchabfuhr, minimale Wärmeverluste

Artikelnummer	ek-11L
Kategorie	T-Stücke / Feuerungsanschlüsse
Hersteller	Schornstein Olymp

Preis auf Anfrage

Durchmesser:
Materialstärke:

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Sofort verfügbar

Beschreibung
Technische Daten

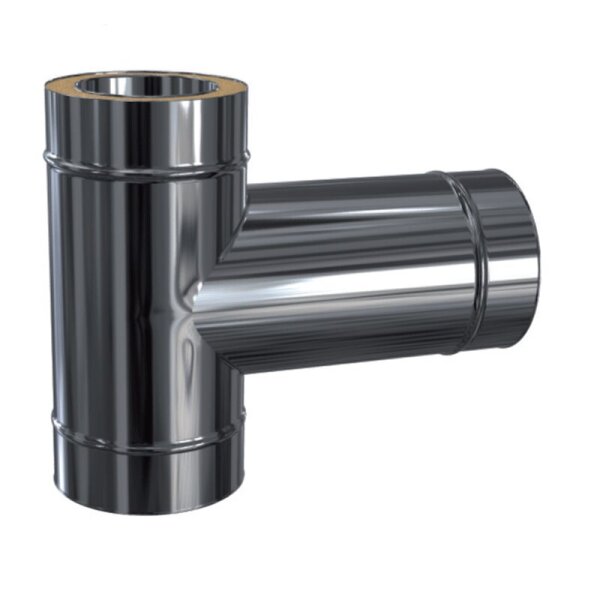

T-Anschluss 90° mit langem Stutzen für doppelwandige Edelstahlschornsteine – Ø 80–300 mm

Funktion und Einsatzbereich

Der T-Anschluss 90° mit langem Stutzen ist ein zentrales Bauteil in der Schornsteininstallation. Er wird üblicherweise oberhalb der Reinigungs- oder Prüföffnung montiert und verbindet das einwandige Rauchrohr der Feuerstätte sicher mit dem doppelwandigen Edelstahlschornstein. So werden Rauchgase effizient und zuverlässig vom Ofen ins Freie geleitet.

Dank des verlängerten Stutzens ist dieser Anschluss besonders bei größeren Wandabständen oder bei geringer Wandstärke ideal einsetzbar. In vielen Fällen kann dadurch ein zusätzliches Längenelement eingespart werden, was die Montage vereinfacht und Zeit spart.

Konstruktion & Eigenschaften

Material: Hochwertiger Edelstahl
Dämmung: 30 mm Mineralwolle
Temperaturbeständigkeit: Betriebstemperatur bis 600 °C
Rußbrandbeständig: Bis 1000 °C
Betriebsweise: Unterdruckbetrieb
Brennstoffzulassung: Gas, Flüssiggas, Erdgas, Heizöl, naturbelassenes Holz, Holzpellets, Kohle, Briketts
Durchmesser: Ø 80–300 mm

Lieferhinweis

Das erforderliche Klemmband zur Verbindung mit angrenzenden doppelwandigen Elementen ist nicht im Lieferumfang enthalten. Es kann separat bestellt werden unter: DW Einzelteile → Verbindungsschellen → Klemmband.

Individuelle Ausführungen

Auf Wunsch fertigen wir den Außenmantel des 90°-T-Stücks auch in folgenden Varianten:

Edelstahl matt
Edelstahl gebürstet
Edelstahl V4A
Pulverbeschichtet in RAL-Farbe nach Wahl

Technische Daten – T-Anschluss 90° mit langem Stutzen

Ausführung Standard

Durchmesser innen/außen: Ø im Auswahlfenster wählbar
Gesamthöhe Maß A: Ø im Auswahlfenster wählbar
Länge Stutzen Maß B: 300 mm
Einstecktiefe Muffe: 70 mm
Schornstein-Optik: Edelstahl glänzend
Materialstärke Innenrohr: 0,5 mm
Werkstoff Innenrohr: 1.4521 (V2A)
Werkstoff Außenrohr: 1.4509 (V2A)
Schweißmethode: Plasma, WIG punktgeschweißt
Korrosionsklasse: V2
Betriebsweise: Unterdruck
Dämmung: Mineralwolle, 30 mm
Temperaturklasse: bis 600 °C
Rußbrandbeständigkeit: bis 1000 °C
Brennstoffe: Gas, Heizöl, Holz
Abstand zu brennbaren Materialien: 50 mm
Zertifizierung: DOP EG-Leistungserklärung

Ausführung Premium

Durchmesser innen/außen: Ø im Auswahlfenster wählbar
Gesamthöhe Maß A: Ø im Auswahlfenster wählbar
Länge Stutzen Maß B: 300 mm
Einstecktiefe Muffe: 70 mm
Schornstein-Optik: Edelstahl glänzend
Materialstärke Innenrohr: 0,6 mm / 0,8 mm / 1,0 mm
Werkstoff Innenrohr: 1.4404 (V4A)
Werkstoff Außenrohr: 1.4301 (V2A)
Schweißmethode: Plasma, WIG vollverschweißt
Korrosionsklasse: V3
Betriebsweise: Unterdruck
Dämmung: Mineralwolle, 30 mm
Temperaturklasse: bis 600 °C
Rußbrandbeständigkeit: bis 1000 °C
Brennstoffe: Gas, Heizöl, Holz, Pellets, Kohle, feste Brennstoffe
Abstand zu brennbaren Materialien: 50 mm
Zertifizierung: DOP EG-Leistungserklärung
