Edelstahlschornstein Grundplatte für Kaminerhöhung runder Einschub DW 80 - 300 mm

Edelstahlschornstein Grundplatte für Kaminerhöhung runder Einschub DW 80 - 300 mm

Artikelnummer: ek-08
Kategorie: Grundplatten / Basiselemente
Hersteller: Schornstein Olymp

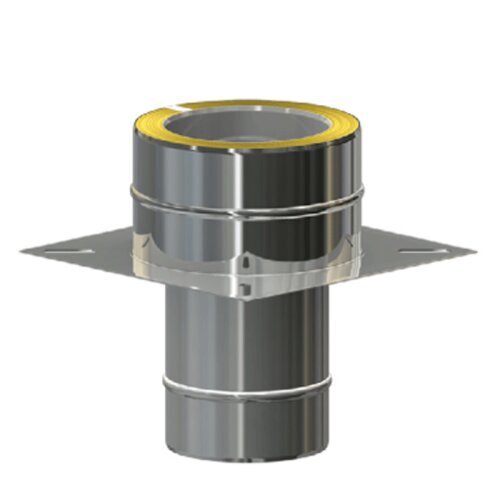

Doppelwandige Grundplatte für Kaminerhöhung mit rundem Einschub
Materialstärken : 0,5 mm - 1,0 mm
Durchmesser: DW 80 mm – DW 300 mm
Isolierstärke: 30 mm Mineralwolle
Gefertigt aus hochwertiger, korrosionsbeständiger Edelstahllegierung
Dauerbetriebstemperatur: bis zu 600 °C
Ausbrandsicherheit: bis zu 1000 °C (Rußbrandbeständig)
Zugelassen für: Gas, Flüssiggas, Erdgas, Heizöl, naturbelassenes Holz, Holzpellets, Briketts
Entspricht der DOP EG-Leistungserklärung gemäß EU-Bauproduktenverordnung

Durchmesser
Materialstärke

Preis auf Anfrage

Sofort verfügbar

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung
Technische Daten
Maße

Edelstahlschornstein Grundplatte für Kaminerhöhung mit rundem Einschub (DW 80 – 300 mm)

Anwendungsbereich

Die Grundplatte mit rundem Einschub eignet sich ideal, um einen abgetragenen Schornstein wieder in Betrieb zu nehmen oder einen bestehenden Kamin sicher zu verlängern. Sie ermöglicht eine einfache und stabile Erweiterung Ihres doppelwandigen Schornsteinsystems.

Erweiterbarkeit

Kombinierbar mit DW-Längenelementen zur individuellen Bauhöhe
Abschluss mit Mündungsabschluss oder Regenhaube empfohlen – schützt die Dämmung zuverlässig vor Feuchtigkeit

Materialoptionen

Verfügbar in Materialstärken: 0,5 mm, 0,6 mm, 0,8 mm, 1,0 mm
Durchmesserbereich: DW 80 bis 300 mm (Innenrohrmaß, siehe technische Daten)

Individuelle Ausführungen (auf Anfrage, gegen Aufpreis)

Edelstahl matt
Edelstahl matt gebürstet
RAL-pulverbeschichtet – in Ihrer Wunschfarbe

Hinweis zur Lieferung

Das erforderliche Klemmband ist nicht im Lieferumfang enthalten
Erhältlich separat unter: „DW Einzelteile / Verbindungsschellen / Klemmband“

Mit dieser hochwertigen Grundplatte aus Edelstahl setzen Sie auf eine langlebige, sichere und flexible Lösung für Kaminerhöhungen oder die Wiederinbetriebnahme stillgelegter Schornsteinanlagen.

Technische Daten – Grundplatte für Kaminerhöhung mit rundem Einschub

Ausführung: Standard Plus 05

Durchmesser: 80 - 300 mm
Einstecktiefe der Muffe: 70 mm
Oberfläche: Edelstahl glänzend
Materialstärke Innenrohr: 0,5 mm
Materialgüte Innenrohr: 1.4521 (V2A)
Materialgüte Außenrohr: 1.4509 (V2A)
Schweißmethode: Plasma- und WIG-Punktgeschweißt
Korrosionsklasse: V2
Betriebsweise: Unterdruckbetrieb
Dämmung: Mineralwolle
Dämmstärke: 30 mm
Temperaturklasse: bis 600 °C im Dauerbetrieb
Rußbrandbeständigkeit: bis 1000 °C
Zugelassene Brennstoffe: Gas, Heizöl, naturbelassenes Holz
Mindestabstand zu brennbaren Materialien: 50 mm
Zertifizierung: DOP EG-Leistungserklärung gemäß EU-Bauproduktenverordnung

Ausführung: Premium 06 / Premium Plus 08 / Premium Olymp 10

Durchmesser 80 - 300 mm
Einstecktiefe der Muffe: 70 mm
Oberfläche: Edelstahl glänzend
Materialstärke Innenrohr: 0,6 mm / 0,8 mm / 1,0 mm
Materialgüte Innenrohr: 1.4404 (V4A)
Materialgüte Außenrohr: 1.4301 (V2A)
Schweißmethode: Plasma- und WIG-Vollverschweißt
Korrosionsklasse: V3
Betriebsweise: Unterdruckbetrieb
Dämmung: Mineralwolle
Dämmstärke: 30 mm
Temperaturklasse: bis 600 °C im Dauerbetrieb
Rußbrandbeständigkeit: bis 1000 °C
Zugelassene Brennstoffe: Gas, Heizöl, naturbelassenes Holz, Pellets, Kohle, feste Brennstoffe
Mindestabstand zu brennbaren Materialien: 50 mm
Zertifizierung: DOP EG-Leistungserklärung gemäß EU-Bauproduktenverordnung

Maßangaben – Grundplatte für Kaminerhöhung mit rundem Einschub

DW 80 (80 mm / 140 mm)

Gesamthöhe: 300 mm
Höhe ab Platte: 120 mm
Einschubmaß: 77 mm
Einschublänge: 180 mm
Plattenmaß: 230 × 230 mm
Bohrlöcher (4 Stück): 40 × 11 mm

DW 100 (100 mm / 160 mm)

Gesamthöhe: 300 mm
Höhe ab Platte: 120 mm
Einschubmaß: 97 mm
Einschublänge: 180 mm
Plattenmaß: 250 × 250 mm
Bohrlöcher (4 Stück): 40 × 11 mm

DW 113 (113 mm / 173 mm)

Gesamthöhe: 300 mm
Höhe ab Platte: 120 mm
Einschubmaß: 110 mm
Einschublänge: 180 mm
Plattenmaß: 263 × 263 mm
Bohrlöcher (4 Stück): 40 × 11 mm

DW 120 (120 mm / 180 mm)

Gesamthöhe: 300 mm
Höhe ab Platte: 120 mm
Einschubmaß: 117 mm
Einschublänge: 180 mm
Plattenmaß: 270 × 270 mm
Bohrlöcher (4 Stück): 40 × 11 mm

DW 130 (130 mm / 190 mm)

Gesamthöhe: 300 mm
Höhe ab Platte: 120 mm
Einschubmaß: 127 mm
Einschublänge: 180 mm
Plattenmaß: 280 × 280 mm
Bohrlöcher (4 Stück): 40 × 11 mm

DW 150 (150 mm / 210 mm)

Gesamthöhe: 300 mm
Höhe ab Platte: 120 mm
Einschubmaß: 147 mm
Einschublänge: 180 mm
Plattenmaß: 300 × 300 mm
Bohrlöcher (4 Stück): 40 × 11 mm

DW 160 (160 mm / 220 mm)

Gesamthöhe: 300 mm
Höhe ab Platte: 120 mm
Einschubmaß: 157 mm
Einschublänge: 180 mm
Plattenmaß: 310 × 310 mm
Bohrlöcher (4 Stück): 40 × 11 mm

DW 180 (180 mm / 240 mm)

Gesamthöhe: 300 mm
Höhe ab Platte: 120 mm
Einschubmaß: 177 mm
Einschublänge: 180 mm
Plattenmaß: 330 × 330 mm
Bohrlöcher (4 Stück): 40 × 11 mm

DW 200 (200 mm / 260 mm)

Gesamthöhe: 300 mm
Höhe ab Platte: 120 mm
Einschubmaß: 197 mm
Einschublänge: 180 mm
Plattenmaß: 350 × 350 mm
Bohrlöcher (4 Stück): 40 × 11 mm

DW 250 (250 mm / 310 mm)

Gesamthöhe: 300 mm
Höhe ab Platte: 120 mm
Einschubmaß: 247 mm
Einschublänge: 180 mm
Plattenmaß: 400 × 400 mm
Bohrlöcher (4 Stück): 40 × 11 mm

DW 300 (300 mm / 360 mm)

Gesamthöhe: 300 mm
Höhe ab Platte: 120 mm
Einschubmaß: 297 mm
Einschublänge: 180 mm
Plattenmaß: 450 × 450 mm
Bohrlöcher (4 Stück): 40 × 11 mm
