Edelstahlschornstein Grundplatte für Zwischenstütze DW 80 - 300 mm

Edelstahlschornstein Grundplatte für Zwischenstütze DW 80 - 300 mm

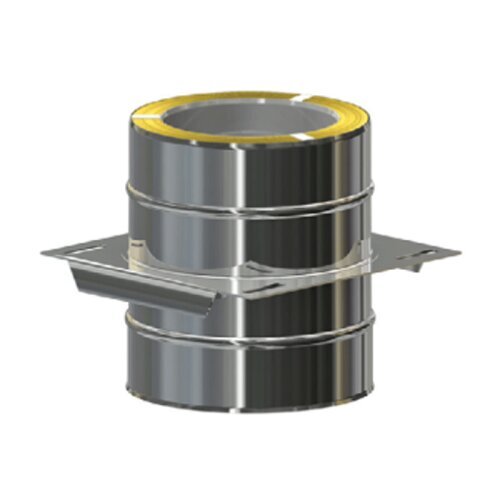

Grundplatte für Zwischenstütze Ø 80–300 mm aus Edelstahl.

ABGASBAUTEIL:

Systemart: Doppelwandiges Edelstahlschornsteinsystem

Bauteiltyp: Grundplatte für Zwischenstütze

Durchmesserbereich: Ø 80–300 mm

Material: Edelstahl

Einsatzbereich: Lastaufnahme und Stabilisierung von Zwischenstützen

Zulassungen: CE-konform mit EG-Leistungserklärung

GRUNDPLATTE / TRAGEELEMENT:

Ausführung: Für Zwischenstützen

Montageart: Tragende Befestigungsplatte

Verwendung: Sichere Lastverteilung und Stabilisierung

Korrosionsbeständigkeit: Hoch

Robuste Edelstahl-Grundplatte zur sicheren Befestigung von Zwischenstützen.

Artikelnummer	ek-07
Kategorie	Grundplatten / Basiselemente
Hersteller	Schornstein Olymp

44,00 €

inkl. 19% USt. , zzgl.

Durchmesser:
Materialstärke:

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Sofort verfügbar

Beschreibung
Technische Daten
Maße

Produktübersicht

Die Grundplatte für Zwischenstützen Ø 80–300 mm dient als tragendes Verbindungselement innerhalb doppelwandiger Edelstahlschornsteinsysteme. Sie sorgt für eine sichere Lastaufnahme und stabile Befestigung von Zwischenstützen innerhalb der Schornsteinkonstruktion.

Konstruktion & Material

Gefertigt aus hochwertigem Edelstahl überzeugt die Grundplatte durch hohe Stabilität, Korrosionsbeständigkeit und Witterungsresistenz. Die robuste Konstruktion gewährleistet eine langlebige Nutzung im Innen- und Außenbereich.

Vorteile im Überblick

Geeignet für Durchmesser Ø 80–300 mm
Zur sicheren Befestigung von Zwischenstützen
Hochwertige Edelstahlkonstruktion
Korrosions- und witterungsbeständig

Anwendungsbereich

Die Grundplatte wird innerhalb doppelwandiger Edelstahlschornsteinsysteme eingesetzt, um Zwischenstützen sicher zu befestigen und die Lastverteilung innerhalb der Anlage zu optimieren. Geeignet für private, gewerbliche und industrielle Anwendungen.

Montagehinweise

Die Montage sollte ausschließlich auf tragfähigen Untergründen erfolgen. Die statischen Anforderungen des jeweiligen Schornsteinsystems sind zu berücksichtigen.

Technische Daten

Produkt: Grundplatte für Zwischenstütze
Systemtyp: Doppelwandiges Edelstahlschornsteinsystem
Durchmesserbereich: Ø 80–300 mm
Material: Edelstahl
Ausführung: Für Zwischenstützen
Einsatzbereich: Tragende Lastaufnahme und Stabilisierung
Korrosionsbeständigkeit: hoch
Zertifizierung: CE-konform mit EG-Leistungserklärung

Sicherheit & Hinweise

Montage nur an tragfähigen Untergründen durchführen
Statische Anforderungen des Schornsteins beachten
Geeignete Befestigungsmaterialien verwenden

Kompatibilität

Geeignet für Edelstahlschornsteinsysteme Ø 80–300 mm

Maßangaben – Grundplatte

DW 80:
Durchmesser innen/außen: 80 mm / 140 mm
Gesamthöhe: 240 mm
Höhe ab Platte: 120 mm
Platte: 190 mm x 270 mm
Bohrlöcher: 40 mm x 11 mm
DW 100:
Durchmesser innen/außen: 100 mm / 160 mm
Gesamthöhe: 240 mm
Höhe ab Platte: 120 mm
Platte: 210 mm x 290 mm
Bohrlöcher: 40 mm x 11 mm
DW 113:
Durchmesser innen/außen: 113 mm / 173 mm
Gesamthöhe: 240 mm
Höhe ab Platte: 120 mm
Platte: 223 mm x 303 mm
Bohrlöcher: 40 mm x 11 mm
DW 120:
Durchmesser innen/außen: 120 mm / 180 mm
Gesamthöhe: 240 mm
Höhe ab Platte: 120 mm
Platte: 230 mm x 310 mm
Bohrlöcher: 40 mm x 11 mm
DW 130:
Durchmesser innen/außen: 130 mm / 190 mm
Gesamthöhe: 240 mm
Höhe ab Platte: 120 mm
Platte: 240 mm x 320 mm
Bohrlöcher: 40 mm x 11 mm
DW 150:
Durchmesser innen/außen: 150 mm / 210 mm
Gesamthöhe: 240 mm
Höhe ab Platte: 120 mm
Platte: 260 mm x 340 mm
Bohrlöcher: 40 mm x 11 mm
DW 160:
Durchmesser innen/außen: 160 mm / 220 mm
Gesamthöhe: 240 mm
Höhe ab Platte: 120 mm
Platte: 270 mm x 350 mm
Bohrlöcher: 40 mm x 11 mm
DW 180:
Durchmesser innen/außen: 180 mm / 240 mm
Gesamthöhe: 240 mm
Höhe ab Platte: 120 mm
Platte: 290 mm x 370 mm
Bohrlöcher: 40 mm x 11 mm
DW 200:
Durchmesser innen/außen: 200 mm / 260 mm
Gesamthöhe: 240 mm
Höhe ab Platte: 120 mm
Platte: 310 mm x 390 mm
Bohrlöcher: 40 mm x 11 mm
DW 250:
Durchmesser innen/außen: 250 mm / 310 mm
Gesamthöhe: 240 mm
Höhe ab Platte: 120 mm
Platte: 360 mm x 440 mm
Bohrlöcher: 40 mm x 11 mm
DW 300:
Durchmesser innen/außen: 300 mm / 360 mm
Gesamthöhe: 240 mm
Höhe ab Platte: 120 mm
Platte: 410 mm x 490 mm
Bohrlöcher: 40 mm x 11 mm
