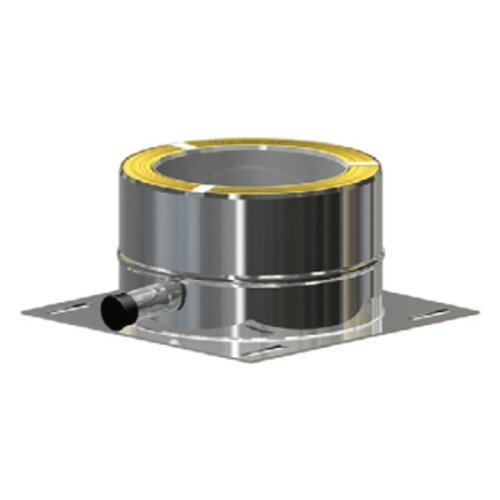

Grundplatte mit Kondensatablauf aus Edelstahl – DW 80 bis DW 300 mm
Die Grundplatte mit Kondensatablauf ist das erste Bauelement beim Aufbau eines doppelwandigen Edelstahlschornsteins. Sie bietet eine stabile Grundlage für die senkrechte Schornsteinführung und sorgt gleichzeitig für den gezielten Abfluss von Kondensat. Die Grundplatte kann flexibel eingesetzt werden – sowohl für die Bodenmontage auf einem Fundament als auch in Verbindung mit einer Wandkonsole für die Wandmontage.
Robuste Bauweise für anspruchsvolle Bedingungen
Hergestellt aus hochwertigem Edelstahl, ist die Grundplatte innen wie außen besonders korrosions- und hitzebeständig. Damit eignet sie sich ideal für den dauerhaften Einsatz im Außenbereich, auch unter schwierigen Witterungs- und Betriebsbedingungen. Die Materialqualität sorgt für Langlebigkeit und einen dauerhaft sicheren Betrieb.
Flexible Auswahl für Ihr Schornsteinsystem
Die Grundplatte ist in verschiedenen Innendurchmessern von DW 80 mm bis DW 300 mm erhältlich. Je nach Anforderung stehen folgende Materialstärken zur Auswahl:
Dank passgenauer Fertigung ist sie vollständig kompatibel mit allen Bauteilen unseres DW-Schornsteinsystems.
Individuelle Oberflächen auf Wunsch
Für besondere Designanforderungen oder industrielle Anwendungen ist der Außenmantel auf Anfrage in verschiedenen Varianten erhältlich:
Montagehinweis
Bei Wandmontage ist zusätzlich eine passende Wandstütze oder Konsole erforderlich. Diese finden Sie separat unter der Kategorie „Wandstützen / Konsolen“.
Lieferumfang & Zubehör
Bitte beachten Sie: Das benötigte Klemmband zur Verbindung mit dem nächsten Bauteil ist nicht im Lieferumfang enthalten. Dieses kann separat unter „DW Einzelteile / Verbindungsschellen / Klemmband“ bestellt werden.
Technische Daten – Grundplatte mit Kondensatablauf (DW 80–300 mm)
Materialstärken des Innenrohrs:
-
Standard Plus 05: 0,5 mm
-
Premium 06: 0,6 mm
-
Premium 08: 0,8 mm
-
Premium 10: 1,0 mm
Werkstoff Innenrohr:
Werkstoff Außenrohr:
Korrosionsklasse:
Betriebsweise:
Dämmung:
Temperaturbeständigkeit:
Zugelassene Brennstoffe:
-
Standard Plus 05: Gas, Heizöl, naturbelassenes Holz
-
Premium-Ausführungen:
Gas, Flüssiggas, Erdgas, Heizöl, naturbelassenes Holz, Holzpellets, Kohle, Briketts und weitere feste Brennstoffe
Mindestabstand zu brennbaren Materialien:
Zertifizierung:
Maße der Grundplatte mit Kondensatablauf (DW 80–300 mm)
-
DW 80
Innen-/Außendurchmesser: 80 / 140 mm
Höhe: 120 mm
Plattenmaß: 190 × 190 mm
Bohrlöcher: 40 × 11 mm
-
DW 100
Innen-/Außendurchmesser: 100 / 160 mm
Höhe: 120 mm
Plattenmaß: 210 × 210 mm
Bohrlöcher: 40 × 11 mm
-
DW 113
Innen-/Außendurchmesser: 113 / 173 mm
Höhe: 120 mm
Plattenmaß: 223 × 223 mm
Bohrlöcher: 40 × 11 mm
-
DW 120
Innen-/Außendurchmesser: 120 / 180 mm
Höhe: 120 mm
Plattenmaß: 230 × 230 mm
Bohrlöcher: 40 × 11 mm
-
DW 130
Innen-/Außendurchmesser: 130 / 190 mm
Höhe: 120 mm
Plattenmaß: 240 × 240 mm
Bohrlöcher: 40 × 11 mm
-
DW 150
Innen-/Außendurchmesser: 150 / 210 mm
Höhe: 120 mm
Plattenmaß: 260 × 260 mm
Bohrlöcher: 40 × 11 mm
-
DW 160
Innen-/Außendurchmesser: 160 / 220 mm
Höhe: 120 mm
Plattenmaß: 270 × 270 mm
Bohrlöcher: 40 × 11 mm
-
DW 180
Innen-/Außendurchmesser: 180 / 240 mm
Höhe: 120 mm
Plattenmaß: 290 × 290 mm
Bohrlöcher: 40 × 11 mm
-
DW 200
Innen-/Außendurchmesser: 200 / 260 mm
Höhe: 120 mm
Plattenmaß: 310 × 310 mm
Bohrlöcher: 40 × 11 mm
-
DW 250
Innen-/Außendurchmesser: 250 / 310 mm
Höhe: 120 mm
Plattenmaß: 360 × 360 mm
Bohrlöcher: 40 × 11 mm
-
DW 300
Innen-/Außendurchmesser: 300 / 360 mm
Höhe: 120 mm
Plattenmaß: 410 × 410 mm
Bohrlöcher: 40 × 11 mm
