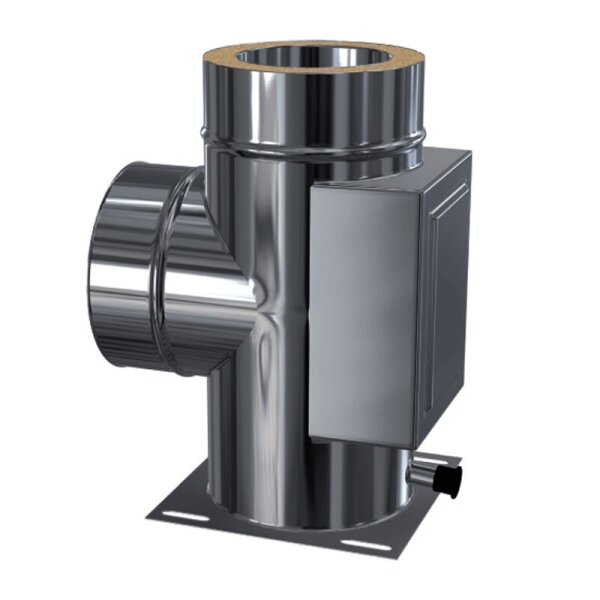

Edelstahlschornstein Bauteil – Kombi Grundplatte, Reinigung & T-Anschluss 90° DW 113–250 mm
Das Kombi-Bauteil aus Grundplatte, integrierter Reinigungstür und Feuerungsanschluss mit 90°-Abgang ist die ideale Lösung für platzsparende und funktionale Schornsteininstallationen. Es wurde speziell für kompakte Montagesituationen entwickelt und ermöglicht eine effiziente und sichere Integration mehrerer Funktionen in einem einzigen Bauteil. Durch die Kombination von Bodenplatte, Reinigungsöffnung und T-Stück ersetzt das Element mehrere Einzelkomponenten und spart so wertvollen Platz, insbesondere dort, wo unterhalb des Feuerungsanschlusses keine gesonderte Reinigungseinheit installiert werden kann.
Das Bauteil ist sowohl für die Boden- als auch Wandmontage geeignet. Bei Wandmontage ist der Einsatz einer Wandkonsole oder Wandstütze erforderlich, die separat erhältlich ist. Die integrierte Revisionsöffnung an der gegenüberliegenden Seite erlaubt eine einfache Entnahme von Ruß und Ablagerungen aus dem Schornsteinsystem und erleichtert die regelmäßige Wartung erheblich.
Gefertigt aus hochwertigem, korrosionsbeständigem Edelstahl ist das Bauteil in den Innenrohr-Durchmessern DW 113 mm bis 250 mm erhältlich. Die doppelwandige Konstruktion mit 30 mm Mineralwolldämmung sorgt für hervorragende Wärmedämmung und sichert einen zuverlässigen Betrieb auch bei hohen Temperaturen. Das System ist für eine Dauerbetriebstemperatur bis 600 °C sowie für den rußbrandbeständigen Einsatz bis 1000 °C ausgelegt.
Auf Wunsch kann der Außenmantel dieses Bauteils individuell angepasst werden – etwa in Edelstahl matt, gebürstet, in V4A-Ausführung oder mit RAL-Pulverbeschichtung für eine farblich abgestimmte Gestaltung. Diese Sonderausführungen sind gegen Aufpreis auf Anfrage erhältlich.
Hinweis: Das für die Verbindung notwendige Klemmband ist nicht im Lieferumfang enthalten, kann jedoch separat unter „DW Einzelteile / Verbindungsschellen / Klemmband“ bestellt werden.
Das Produkt ist gemäß der EU-Bauproduktenverordnung (BauPVO) zertifiziert und verfügt über eine DOP EG-Leistungserklärung.
Mit diesem vielseitigen und hochwertigen Kombi-Bauteil setzen Sie auf eine platzsparende, technisch durchdachte und langlebige Lösung für Ihre Edelstahlschornsteinanlage – besonders geeignet für anspruchsvolle Einbausituationen.
Technische Daten – Doppelwandiger Edelstahlschornstein mit Prüföffnung
Ausführungen:
-
Standard 05
-
Premium 06
-
Premium 08
-
Premium 10
Durchmesser innen/außen: Je nach Auswahl im Artikelmenü
Gesamthöhe: 500 mm
Prüföffnung: Türmaß 120 × 180 mm
Stutzen T-Stück 90°: Länge 90 mm
Plattenmaß: Nenndurchmesser + 110 mm
Bohrlöcher: 4 Stück, je 40 × 11 mm
Einstecktiefe Muffe: 70 mm
Optik: Edelstahl glänzend – moderne Schornstein-Optik
Materialstärke Innenrohr: 0,5 mm / 0,6 mm / 0,8 mm / 1,0 mm
Innenrohr Materialqualität:
-
Standard: 1.4521 (V2A)
-
Premium: 1.4404 (V4A)
Außenrohr Materialqualität:
-
Standard: 1.4509 (V2A)
-
Premium: 1.4301 (V2A)
Schweißmethode:
-
Standard: Plasma, WIG punktgeschweißt
-
Premium: Plasma, WIG vollverschweißt
Korrosionsklasse: V2 / V3
Betriebsweise: Unterdruck
Dämmung: Hochwertige Mineralwolle, Dämmstärke 30 mm
Temperaturklasse: Betriebstemperatur bis 600 °C
Rußbrandbeständigkeit: geprüft bis 1000 °C
Zugelassene Brennstoffe:
-
Standard: Gas, Heizöl, naturbelassenes Holz
-
Premium: Gas, Heizöl, Holz, Pellets, Kohle und feste Brennstoffe
Mindestabstand zu brennbaren Materialien: 50 mm
Zertifizierung: Mit EG-Leistungserklärung (DOP) gemäß Bauproduktenverordnung, EU-weit zugelassen
