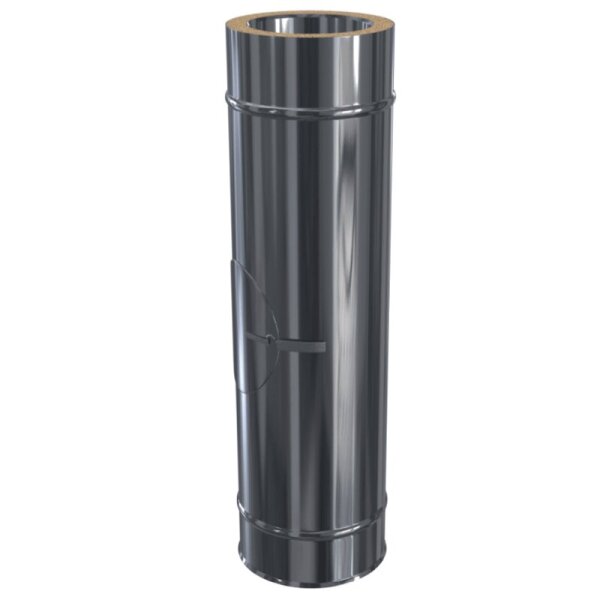

Edelstahlschornstein – Längenelement mit integrierter Revision (Reinigungstür)
Für DW 80–300 mm
Dieses Längenelement mit integrierter Reinigungstür ist die ideale Lösung für kompakte Schornsteinsysteme, bei denen auf eine separate Prüföffnung verzichtet werden soll oder muss. Die flächenbündig integrierte Revisionsklappe ermöglicht eine einfache Reinigung und visuelle Kontrolle, ohne zusätzlichen Platzbedarf.
Die Verbindung erfolgt über das bewährte Muffensystem – wie bei jedem Standard-Längenelement. Das Element ist doppelwandig aufgebaut, mit einer durchgehenden 30 mm starken Mineralwolldämmung, die zuverlässig gegen Wärmeverluste schützt. Es ist für den Dauerbetrieb bis 600 °C sowie für den kurzzeitigen Rußbrand bis 1000 °C zugelassen.
Die Nennweite bezieht sich stets auf das Innenrohr. Details zur passenden Kombination finden Sie in den technischen Daten.
Technische Merkmale:
-
Durchmesser: DW 80–300 mm
-
Materialstärken: 0,5 / 0,6 / 0,8 / 1,0 mm
-
Dämmung: 30 mm Mineralwolle
-
Temperaturbeständigkeit: bis 600 °C im Dauerbetrieb
-
Rußbrandbeständigkeit: bis 1000 °C geprüft
-
Brennstoffe: geeignet für Gas, Öl, Holz, Pellets, Kohle und andere feste Brennstoffe
-
Zulassung: mit EG-Leistungserklärung (DOP) gemäß Bauproduktenverordnung
Hinweis:
Das erforderliche Klemmband zur Verbindung ist nicht im Lieferumfang enthalten.
(> separat erhältlich unter DW Einzelteile / Verbindungsschellen / Klemmband)
Optionale Ausführungen auf Anfrage:
-
Außenmantel in Edelstahl matt oder gebürstet
-
V4A-Außenmantel (für besonders korrosionsbelastete Umgebungen)
-
Pulverbeschichtung in RAL-Wunschfarbe
Längenelement mit integrierter Reinigungstür
für doppelwandige Edelstahlschornsteine – DW 80–300 mm
Dieses doppelwandige Längenelement mit integrierter Reinigungstür vereint Funktionalität und platzsparendes Design. Es eignet sich optimal für Anlagen, bei denen eine separate Prüföffnung nicht vorgesehen ist. Die flächenbündig integrierte Revisionsklappe erlaubt eine unkomplizierte Kontrolle und Reinigung des Systems.
Technische Daten
Verfügbare Ausführungen:
-
Standard 05
-
Premium 06
-
Premium 08
-
Premium 10
Durchmesser (innen / außen): Ø nach Auswahl
Gesamtlänge: 570 mm
Einstecktiefe Muffe: 70 mm
Schornstein-Optik: Edelstahl glänzend
Dämmung: 30 mm Mineralwolle
Material und Konstruktion
Materialstärke Innenrohr: 0,5 / 0,6 / 0,8 / 1,0 mm
Werkstoff Innenrohr:
-
Standard: 1.4521 (V2A)
-
Premium: 1.4404 (V4A)
Werkstoff Außenrohr:
-
Standard: 1.4509 (V2A)
-
Premium: 1.4301 (V2A)
Schweißmethode:
-
Standard: Plasma / WIG
-
Premium: Plasma / WIG
Korrosionsklasse:
-
V2 (Standard)
-
V3 (Premium)
Einsatzbereich
Betriebsweise: Unterdruck
Temperaturklasse: bis 600 °C
Rußbrandbeständigkeit: bis 1000 °C
Sicherheitsabstand zu brennbaren Materialien: 50 mm
Zugelassene Brennstoffe:
-
Standard: Gas, Heizöl, naturbelassenes Holz
-
Premium: Gas, Heizöl, Holz, Pellets, Kohle, feste Brennstoffe
Zulassung
Zertifizierung / Zulassung:
DOP – EG-Leistungserklärung gemäß EU-Bauproduktenverordnung (BauPVO)
Hinweis
Das benötigte Klemmband zur Verbindung ist nicht im Lieferumfang enthalten.
Erhältlich unter:
DW Einzelteile → Verbindungsschellen → Klemmband
Optionale Ausführungen (auf Anfrage)
-
Außenmantel in Edelstahl matt oder gebürstet
-
Außenmantel in V4A-Ausführung
-
RAL-Pulverbeschichtung in Wunschfarbe
