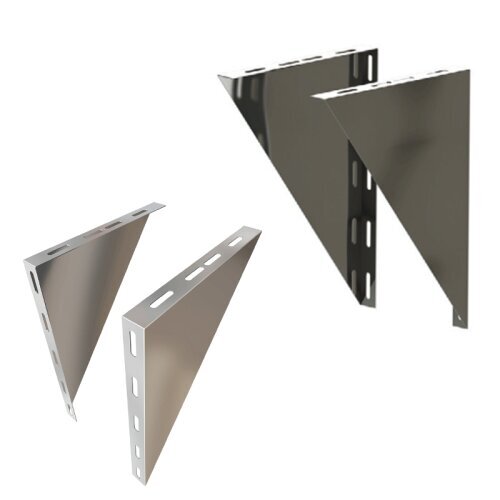

Wandkonsolblech für Edelstahlschornstein DW 80 - 300 mm verstellbar 50 - 350 mm

für Edelstahlschornstein in doppelwandiger Ausführung mit Durchmessern von 80 mm - 300 mm
Wandkonsolblech mit variabler Tiefe von 50 mm - 350 mm zur flexiblen Montage
Hergestellt aus Edelstahl der Güte 1.4509
Korrosionsfrei, säurebeständig und unempfindlich gegenüber Witterungseinflüssen
Auch bei Frost und Tauwasser dauerhaft beständig
Geeignet zur sicheren Befestigung des Basiselements an der Wand
Im Lieferumfang enthalten: 1 Paar (2 Stück).

Artikelnummer	ekuni-0123
Kategorie	Wandkonsolen
Hersteller	Schornstein Olymp

Preis auf Anfrage

Durchmesser:
Wandabstand:

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Sofort verfügbar

Beschreibung
Technische Daten
Maße

Edelstahl-Wandkonsolen verstellbar von 50 bis 350 mm für DW Schornsteine 80 bis 300 mm

Verstellbare Wandkonsolbleche aus rostfreiem Edelstahl dienen der stabilen Befestigung von doppelwandigen Edelstahlschornsteinen an der Wand. Sie kommen hauptsächlich als tragende Halterung für das Basiselement zum Einsatz und sorgen für eine sichere Anbringung des Systems an der Außenwand eines Gebäudes.

Abhängig von den baulichen Anforderungen sind verschiedene Varianten mit einstellbarem Abstand zur Wand verfügbar. Die verfügbaren Abstände reichen von 50 bis 70 Millimeter, 50 bis 150 Millimeter, 100 bis 200 Millimeter sowie 250 bis 350 Millimeter.

Die Konsolbleche bestehen aus einem säure- und korrosionsbeständigen Edelstahl mit der Werkstoffnummer 1.4509. Dadurch sind sie wetterfest, langlebig und für alle doppelwandigen Schornsteinsysteme mit Durchmessern von 80 bis 300 Millimetern geeignet. Die Lieferung erfolgt paarweise.

Hinweis

wir empfehlen ab einer Gesamtbauhöhe von 5,7 m die Verwendung einer verstärkten Wandstütze wie WKK oder WSP.

Produkt: Wandkonsolblech
Schornstein-Optik: Edelstahl glänzend
Materialstärke: 1,5 mm
Werkstoff / Materialgüte: 1.4509
Korrosionsbeständig: ja
Schweißmethode: Plasma (WIG)
Wetterbeständig: ja
Beständig gegen Frost-Tau-Wechsel: ja
Zertifikat / Zulassung:
- ja, DOP EG-Leistungserklärung
- entspricht den EU-Vorschriften
- gemäß Bauproduktenverordnung (zentrale Bestimmung)

Maß A / Maß B je nach Durchmesser des DW-Systems:

Durchmesser DW 80 mm:
- 50–70 mm: 430 / 215 mm
- 50–150 mm: 420 / 318 mm
- 100–200 mm: 470 / 368 mm
- 250–350 mm: 583 / 525 mm
Durchmesser DW 100 mm:
- 50–70 mm: 410 / 275 mm
- 50–150 mm: 420 / 328 mm
- 100–200 mm: 470 / 378 mm
- 250–350 mm: 550 / 528 mm
Durchmesser DW 113 mm:
- 50–70 mm: 383 / 268 mm
- 50–150 mm: 450 / 348 mm
- 100–200 mm: 500 / 398 mm
- 250–350 mm: 580 / 548 mm
Durchmesser DW 120 mm:
- 50–70 mm: 390 / 275 mm
- 50–150 mm: 450 / 355 mm
- 100–200 mm: 500 / 405 mm
- 250–350 mm: 580 / 555 mm
Durchmesser DW 130 mm:
- 50–70 mm: 400 / 285 mm
- 50–150 mm: 450 / 365 mm
- 100–200 mm: 500 / 415 mm
- 250–350 mm: 580 / 565 mm
Durchmesser DW 150 mm:
- 50–70 mm: 420 / 305 mm
- 50–150 mm: 500 / 385 mm
- 100–200 mm: 550 / 435 mm
- 250–350 mm: 630 / 585 mm
Durchmesser DW 160 mm:
- 50–70 mm: 430 / 315 mm
- 50–150 mm: 500 / 395 mm
- 100–200 mm: 550 / 445 mm
- 250–350 mm: 630 / 595 mm
Durchmesser DW 180 mm:
- 50–70 mm: 450 / 335 mm
- 50–150 mm: 550 / 415 mm
- 100–200 mm: 600 / 465 mm
- 250–350 mm: 630 / 615 mm
Durchmesser DW 200 mm:
- 50–70 mm: 470 / 355 mm
- 50–150 mm: 550 / 435 mm
- 100–200 mm: 600 / 485 mm
- 250–350 mm: 680 / 635 mm
Durchmesser DW 250 mm:
- 50–70 mm: 485 / 404 mm
- 50–150 mm: 600 / 485 mm
- 100–200 mm: 650 / 535 mm
- 250–350 mm: 730 / 685 mm
Durchmesser DW 300 mm:
- 50–70 mm: 650 / 535 mm
- 50–150 mm: 650 / 535 mm
- 100–200 mm: 700 / 585 mm
- 250–350 mm: 830 / 735 mm
