Produktübersicht

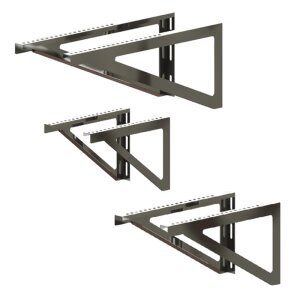

Die Wandkonsole WSP für Edelstahlschornsteine dient zur stabilen Aufnahme und Befestigung von doppelwandigen Schornsteinsystemen bei größeren Wandabständen. Mit einer verstellbaren Ausladung von 500 mm bis 820 mm eignet sich die Konsole ideal für anspruchsvolle Montagesituationen.
Konstruktion & Material
Gefertigt aus hochwertigem Edelstahl überzeugt die Wandkonsole durch hohe Stabilität, Korrosionsbeständigkeit und Witterungsresistenz. Die robuste Konstruktion gewährleistet eine sichere Lastaufnahme im unteren Bereich des Schornsteinsystems.
Vorteile im Überblick
- Großer Verstellbereich von 500 – 820 mm
- Hohe Tragfähigkeit für schwere Schornsteinsysteme
- Korrosionsbeständige Edelstahlkonstruktion
- Ideal für große Wandabstände
Anwendungsbereich
Die Wandkonsole WSP wird als tragendes Element für Edelstahlschornsteine eingesetzt und eignet sich besonders für Fassadenmontagen mit größerem Abstand zwischen Wand und Schornstein.
Montagehinweise
Die Montage sollte ausschließlich an tragfähigen Wandflächen erfolgen. Je nach Schornsteinhöhe und Lastaufnahme sind zusätzliche Befestigungselemente zu berücksichtigen.
Technische Daten
- Produkt: Wandkonsole WSP
- Systemtyp: Doppelwandiges Edelstahlschornsteinsystem
- Material: Edelstahl
- Ausladung: verstellbar von 500 – 820 mm
- Einsatzbereich: Tragende Wandbefestigung
- Korrosionsbeständigkeit: hoch
- Montageart: Wandmontage
- Zertifizierung: CE-konform mit EG-Leistungserklärung
Sicherheit & Hinweise
- Montage nur an tragfähigen Untergründen durchführen
- Maximale Lastaufnahme beachten
- Zusätzliche Halterungen je nach Schornsteinhöhe einplanen
Maße
- Ausladung einstellbar: 500 – 820 mm
Hinweis:
Die angegebenen Maße beziehen sich auf doppelwandige Edelstahlschornsteinsysteme mit 30 mm Isolierung. Die exakten Schenkelmaße sind je nach gewählter Ausführung unter „Abbildung 2“ einsehbar.
Erreichbarer Wandabstand in mm (maximal) je nach Wandkonsolen-Ausführung:
Wandkonsole 500:
-
DW 80 mm: 360 mm
-
DW 100 mm: 340 mm
-
DW 113 mm: 327 mm
-
DW 120 mm: 320 mm
-
DW 130 mm: 310 mm
-
DW 150 mm: 290 mm
-
DW 160 mm: 280 mm
-
DW 180 mm: 260 mm
-
DW 200 mm: 240 mm
-
DW 250 mm: 190 mm
-
DW 300 mm: 140 mm
Wandkonsole 630:
-
DW 80 mm: 490 mm
-
DW 100 mm: 470 mm
-
DW 113 mm: 457 mm
-
DW 120 mm: 450 mm
-
DW 130 mm: 440 mm
-
DW 150 mm: 420 mm
-
DW 160 mm: 410 mm
-
DW 180 mm: 390 mm
-
DW 200 mm: 370 mm
-
DW 250 mm: 320 mm
-
DW 300 mm: 270 mm
Wandkonsole 720:
-
DW 80 mm: 580 mm
-
DW 100 mm: 560 mm
-
DW 113 mm: 547 mm
-
DW 120 mm: 540 mm
-
DW 130 mm: 530 mm
-
DW 150 mm: 510 mm
-
DW 160 mm: 500 mm
-
DW 180 mm: 480 mm
-
DW 200 mm: 460 mm
-
DW 250 mm: 410 mm
-
DW 300 mm: 360 mm
Wandkonsole 820:
-
DW 80 mm: 680 mm
-
DW 100 mm: 660 mm
-
DW 113 mm: 647 mm
-
DW 120 mm: 640 mm
-
DW 130 mm: 630 mm
-
DW 150 mm: 610 mm
-
DW 160 mm: 600 mm
-
DW 180 mm: 580 mm
-
DW 200 mm: 560 mm
-
DW 250 mm: 510 mm
-
DW 300 mm: 460 mm
