Produktübersicht

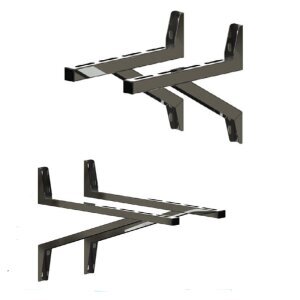

Die Wandstütze WKK für doppelwandige Edelstahlschornsteine dient zur zusätzlichen Stabilisierung von Schornsteinsystemen bei größeren Wandabständen oder höheren Anlagen. Durch den verstellbaren Bereich von 473 mm bis 935 mm lässt sich die Stütze flexibel an unterschiedliche Montagesituationen anpassen.
Konstruktion & Material
Gefertigt aus hochwertigem Edelstahl bietet die Wandstütze eine hohe Korrosionsbeständigkeit sowie dauerhafte Stabilität im Innen- und Außenbereich. Die robuste Konstruktion sorgt für zusätzliche Sicherheit bei anspruchsvollen Schornsteinmontagen.
Vorteile im Überblick
- Verstellbare Länge von 473 – 935 mm
- Zusätzliche Stabilisierung für Schornsteinsysteme
- Korrosionsbeständige Edelstahlkonstruktion
- Ideal bei großen Wandabständen und hohen Anlagen
Anwendungsbereich
Die Wandstütze WKK wird als zusätzliche Abstützung bei doppelwandigen Edelstahlschornsteinen eingesetzt und eignet sich für Fassadenmontagen im privaten, gewerblichen und industriellen Bereich.
Montagehinweise
Die Montage sollte ausschließlich an tragfähigen Wandflächen erfolgen. Die Stütze ist entsprechend der statischen Anforderungen des Schornsteinsystems auszurichten und sicher zu befestigen.
Technische Daten
- Produkt: Wandstütze WKK
- Systemtyp: Doppelwandiges Edelstahlschornsteinsystem
- Material: Edelstahl
- Länge: verstellbar von 473 – 935 mm
- Einsatzbereich: Zusätzliche Stabilisierung von Schornsteinen
- Korrosionsbeständigkeit: hoch
- Montageart: Wandmontage
- Zertifizierung: CE-konform mit EG-Leistungserklärung
Sicherheit & Hinweise
- Montage nur an tragfähigen Untergründen durchführen
- Statische Anforderungen des Schornsteins beachten
- Zusätzliche Befestigungselemente je nach Aufbau berücksichtigen
Maße
- Länge verstellbar: 473 – 935 mm
Hinweis: Die angegebenen Wandabstände gelten für doppelwandige Edelstahlschornsteinsysteme mit 30 mm Dämmung.
Wandstütze 473 mm – maximal erreichbarer Wandabstand:
-
DW 80 mm: 305 mm
-
DW 100 mm: 285 mm
-
DW 113 mm: 270 mm
-
DW 120 mm: 265 mm
-
DW 130 mm: 255 mm
-
DW 150 mm: 235 mm
-
DW 160 mm: 225 mm
-
DW 180 mm: 205 mm
-
DW 200 mm: 185 mm
-
DW 250 mm: 135 mm
-
DW 300 mm: 85 mm
Wandstütze 598 mm – maximal erreichbarer Wandabstand:
-
DW 80 mm: 430 mm
-
DW 100 mm: 410 mm
-
DW 113 mm: 395 mm
-
DW 120 mm: 390 mm
-
DW 130 mm: 380 mm
-
DW 150 mm: 360 mm
-
DW 160 mm: 350 mm
-
DW 180 mm: 330 mm
-
DW 200 mm: 310 mm
-
DW 250 mm: 260 mm
-
DW 300 mm: 210 mm
Wandstütze 748 mm – maximal erreichbarer Wandabstand:
-
DW 80 mm: 580 mm
-
DW 100 mm: 560 mm
-
DW 113 mm: 545 mm
-
DW 120 mm: 540 mm
-
DW 130 mm: 530 mm
-
DW 150 mm: 510 mm
-
DW 160 mm: 500 mm
-
DW 180 mm: 480 mm
-
DW 200 mm: 460 mm
-
DW 250 mm: 410 mm
-
DW 300 mm: 360 mm
Wandstütze 935 mm – maximal erreichbarer Wandabstand:
-
DW 80 mm: 765 mm
-
DW 100 mm: 745 mm
-
DW 113 mm: 730 mm
-
DW 120 mm: 725 mm
-
DW 130 mm: 715 mm
-
DW 150 mm: 695 mm
-
DW 160 mm: 685 mm
-
DW 180 mm: 665 mm
-
DW 200 mm: 645 mm
-
DW 250 mm: 595 mm
-
DW 300 mm: 545 mm
