Produktübersicht

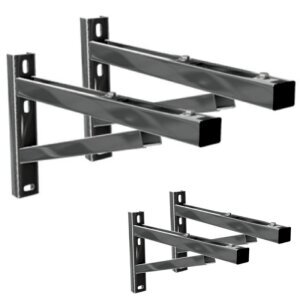

Die Wandstütze WSP für doppelwandige Edelstahlschornsteine dient der zusätzlichen Stabilisierung von Schornsteinsystemen bei großen Wandabständen oder höheren Anlagen. Durch den verstellbaren Bereich von 475 mm bis 1120 mm lässt sich die Stütze flexibel an unterschiedliche Montagesituationen anpassen.
Konstruktion & Material
Gefertigt aus hochwertigem Edelstahl überzeugt die Wandstütze durch hohe Korrosionsbeständigkeit und Witterungsresistenz. Die robuste Konstruktion sorgt für zusätzliche Stabilität und dauerhafte Sicherheit im Innen- und Außenbereich.
Vorteile im Überblick
- Verstellbare Länge von 475 – 1120 mm
- Zusätzliche Stabilisierung für Schornsteinsysteme
- Korrosionsbeständige Edelstahlkonstruktion
- Ideal für große Wandabstände und hohe Anlagen
Anwendungsbereich
Die Wandstütze WSP wird zur zusätzlichen Abstützung von doppelwandigen Edelstahlschornsteinen eingesetzt und eignet sich für private, gewerbliche und industrielle Anwendungen.
Montagehinweise
Die Montage sollte ausschließlich an tragfähigen Wandflächen erfolgen. Die Wandstütze ist entsprechend den statischen Anforderungen des Schornsteinsystems sicher zu befestigen.
Technische Daten
- Produkt: Wandstütze WSP
- Systemtyp: Doppelwandiges Edelstahlschornsteinsystem
- Material: Edelstahl
- Länge: verstellbar von 475 – 1120 mm
- Einsatzbereich: Zusätzliche Stabilisierung von Schornsteinen
- Korrosionsbeständigkeit: hoch
- Montageart: Wandmontage
- Zertifizierung: CE-konform mit EG-Leistungserklärung
Sicherheit & Hinweise
- Montage nur an tragfähigen Untergründen durchführen
- Statische Anforderungen des Schornsteins beachten
- Zusätzliche Befestigungselemente je nach Aufbau berücksichtigen
Maße
- Länge verstellbar: 475 – 1120 mm
Wandstütze WSP - Maße
Die angegebenen Wandabstände gelten für unsere doppelwandigen Edelstahlschornsteinsystem mit 30 mm Dämmung.
Erreichbarer Wandabstand in mm (maximal)
DW 80 mm:
-
475 mm: 335 mm
-
570 mm: 405 mm
-
630 mm: 465 mm
-
720 mm: 555 mm
-
820 mm: 655 mm
-
920 mm: 755 mm
-
1120 mm: 955 mm
DW 100 mm:
-
475 mm: 315 mm
-
570 mm: 385 mm
-
630 mm: 445 mm
-
720 mm: 535 mm
-
820 mm: 635 mm
-
920 mm: 735 mm
-
1120 mm: 935 mm
DW 113 mm:
-
475 mm: 302 mm
-
570 mm: 370 mm
-
630 mm: 430 mm
-
720 mm: 520 mm
-
820 mm: 620 mm
-
920 mm: 720 mm
-
1120 mm: 920 mm
DW 120 mm:
-
475 mm: 295 mm
-
570 mm: 365 mm
-
630 mm: 425 mm
-
720 mm: 515 mm
-
820 mm: 615 mm
-
920 mm: 715 mm
-
1120 mm: 915 mm
DW 130 mm:
-
475 mm: 285 mm
-
570 mm: 355 mm
-
630 mm: 415 mm
-
720 mm: 505 mm
-
820 mm: 605 mm
-
920 mm: 705 mm
-
1120 mm: 905 mm
DW 150 mm:
-
475 mm: 265 mm
-
570 mm: 335 mm
-
630 mm: 395 mm
-
720 mm: 485 mm
-
820 mm: 585 mm
-
920 mm: 685 mm
-
1120 mm: 885 mm
DW 160 mm:
-
475 mm: 255 mm
-
570 mm: 325 mm
-
630 mm: 385 mm
-
720 mm: 475 mm
-
820 mm: 575 mm
-
920 mm: 675 mm
-
1120 mm: 875 mm
DW 180 mm:
-
475 mm: 235 mm
-
570 mm: 305 mm
-
630 mm: 365 mm
-
720 mm: 455 mm
-
820 mm: 555 mm
-
920 mm: 655 mm
-
1120 mm: 855 mm
DW 200 mm:
-
475 mm: 215 mm
-
570 mm: 285 mm
-
630 mm: 345 mm
-
720 mm: 435 mm
-
820 mm: 535 mm
-
920 mm: 635 mm
-
1120 mm: 835 mm
DW 250 mm:
-
475 mm: 225 mm
-
570 mm: 235 mm
-
630 mm: 295 mm
-
720 mm: 385 mm
-
820 mm: 485 mm
-
920 mm: 585 mm
-
1120 mm: 810 mm
DW 300 mm:
-
475 mm: 115 mm
-
570 mm: 185 mm
-
630 mm: 245 mm
-
720 mm: 335 mm
-
820 mm: 435 mm
-
920 mm: 535 mm
-
1120 mm: 735 mm
